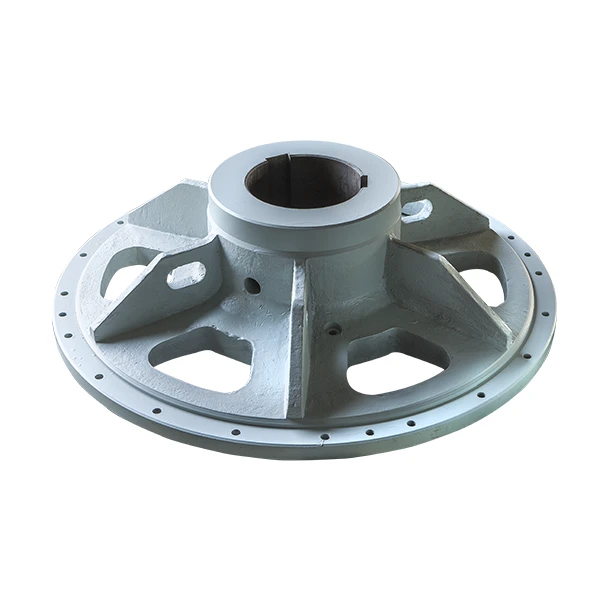

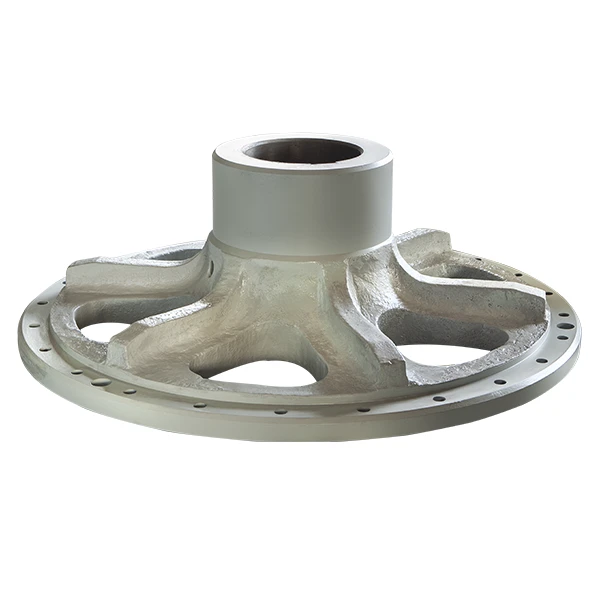

Bề mặt chính của Nhện trống ly hợp là lỗ bên trong và vòng tròn bên ngoài, các yêu cầu kỹ thuật chính của Nhện trống ly hợp như sau:
1. Một lỗ bên trong
Lỗ bên trong là bề mặt đỡ hoặc dẫn hướng chính và nó thường được khớp với trục chuyển động, dụng cụ hoặc piston. Độ chính xác kích thước của đường kính lỗ bên trong thường là 2 cấp và ống lót chính xác đôi khi là 1 cấp. Độ chính xác hình dạng của lỗ bên trong nói chung phải được kiểm soát trong phạm vi dung sai đường kính lỗ và một số ống lót chính xác được kiểm soát ở mức 11 ~ 23 dung sai đường kính lỗ, hoặc thậm chí chặt chẽ hơn. Đối với tay áo dài, ngoài hình trụ và độ đồng tâm, còn cần chú ý đến yêu cầu về độ thẳng của trục lỗ. Để đảm bảo chức năng của các bộ phận và cải thiện khả năng chống mài mòn của chúng, độ nhám bề mặt của lỗ bên trong thường là 3,2 ~0.2aaRR, và một số cao tới 0.05aR.
2. Vòng tròn bên ngoài
Bề mặt bên ngoài nói chung là bề mặt đỡ của các bộ phận tay áo, thường được kết nối với các lỗ trên hộp hoặc khung chậu cát bằng khớp tĩnh hoặc khớp chuyển tiếp. Độ chính xác kích thước của đường kính ngoài thường là 2 ~ 3 cấp; Độ chính xác về hình dạng được kiểm soát trong phạm vi dung sai của đường kính ngoài; Độ nhám thường là 6,3~0.8aaRR.
1) Mức độ đồng trục giữa vòng trong và vòng ngoài
Khi hệ thống xử lý cuối cùng của đường kính trong được thực hiện sau khi ống bọc được nạp vào đế máy, độ đồng trục giữa vòng tròn bên trong và bên ngoài của ống bọc phải thấp; Nếu quá trình xử lý cuối cùng được hoàn thành trước khi lắp ráp thì yêu cầu sẽ cao hơn, thường là {{0}},01~0,05mm.
2) Độ vuông góc giữa trục lỗ và mặt cuối
Nếu mặt cuối của Nhện trống ly hợp (bao gồm cả mặt đầu bích) chịu tải trọng trục trong quá trình làm việc hoặc không chịu tải nhưng được dùng làm bề mặt định vị trong quá trình gia công thì phải vuông góc với trục lỗ để cao hơn, thường là {{0}},02~0,05mm.
