Mô tả sản phẩm
1. Mục: tinh chế hạt cho trims nhôm
2. Vật liệu: thỏi nhôm Ferrum thấp; K2Tif6(kali fluotitanate); Bột C
3. Hình thành AlTiC: TiAl3; Tic
4. Hình dạng của TiAl3: khối và hình dạng que, chủ yếu là hình dạng que
5. Kích thước của TiAl3:<>
6. Hạt nhân: TiC
7. Cấu trúc của TiC: mặt làm trung tâm khối
8. Kích thước của TIC:<>
9. Hằng số lưới của TiC: 0,4329nm
10. Mật độ TiC: 4.93g/cm3
11. Mật độ tinh thể của TiC: 74%
12. Hiệu quả tạo mầm của TiC: trung bình 50:1
13. Tỷ lệ bổ sung đề xuất: 2‰
14. Kích thước hạt trung bình sau khi tinh chế bởi AlTiC:<>
15. Thành phần hóa học:
16. Ứng dụng: EC lớp nhôm dây que, nhôm lon hợp kim cho cơ thể / nắp đậy, phụ tùng cắt ô tô, hợp kim 7XXX có chứa Zr, Cr vv
Đặc điểm kỹ thuật | Thành phần hóa học của Al-Ti-C (%) | |||||||
Ti | C | Fe | Si | V | Mỗi người khác | Tổng số khác | Cân bằng | |
AlTi3C0.15 (AlTi3C0.15) | 2.6-3.4 | 0.08-0.22 | ≦0,20 | ≦0,20 | ≦0,05 | ≦0,03 | ≦0.10 | Nhôm |
AlTi5C0.18 (AlTi5C0.18) | 4.5-5.5 | 0.13-0.23 | ≦0,20 | ≦0,20 | ≦0,05 | ≦0,03 | ≦0.10 | Nhôm |
AlTi5C0.2 (AlTi5C0.2) | 4.5-5.5 | 0.15-0.25 | ≦0,20 | ≦0,20 | ≦0,05 | ≦0,03 | ≦0.10 | Nhôm |
AlTi5C0.2Pt (AlTi5C0.2Pt) | 4.5-5.5 | 0.15-0.25 | ≦0,20 | ≦0,20 | ≦0,05 | ≦0,03 | ≦0.10 | Nhôm |
AlTi5C0.2La (Bằng alTi5C0.2La) | 4.5-5.5 | 0.15-0.25 | ≦0,20 | ≦0,20 | ≦0,05 | ≦0,03 | ≦0.10 | Nhôm |
Thêm Tiến trình
Thêm hướng dẫn
1) Đảm bảo sản phẩm sạch sẽ và khô ráo trước khi thêm;
2) Thêm nhiệt độ: 700-760 ° C;
3) Thêm số lượng mỗi tấn nhôm: 2 kg, hoặc điều chỉnh bởi dữ liệu thử nghiệm của bạn theo tình hình thực tế;
4) Thêm nó trong 5 đến 20 phút trước khi đúc;
5) Thêm phương pháp: loại bỏ cặn bã, đồng đều phân tán sản phẩm vào chất lỏng nóng chảy nhôm, khuấy đều, và để cho nó đứng trong 5-10 phút để đúc, hoặc thêm nó trực tuyến bằng máy cho ăn dây;
Faq
Q: Bạn đang kinh doanh công ty hoặc nhà máy?
A: Chúng tôi là nhà máy.
Q: Thời gian giao hàng của bạn là bao lâu?
Trả lời: Nói chung là 3 ngày làm việc nếu hàng hóa đang trong kho hoặc 10-15 ngày làm việc nếu hàng hóa không có trong kho, đó là theo số lượng.
Q: Bạn có cung cấp mẫu? là nó miễn phí hoặc thêm?
A: Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng không phải trả chi phí vận chuyển hàng hóa.
Q: Điều khoản thanh toán của bạn là gì?
A: 50% tiền gửi trước khi sản xuất, số dư trước khi giao hàng.

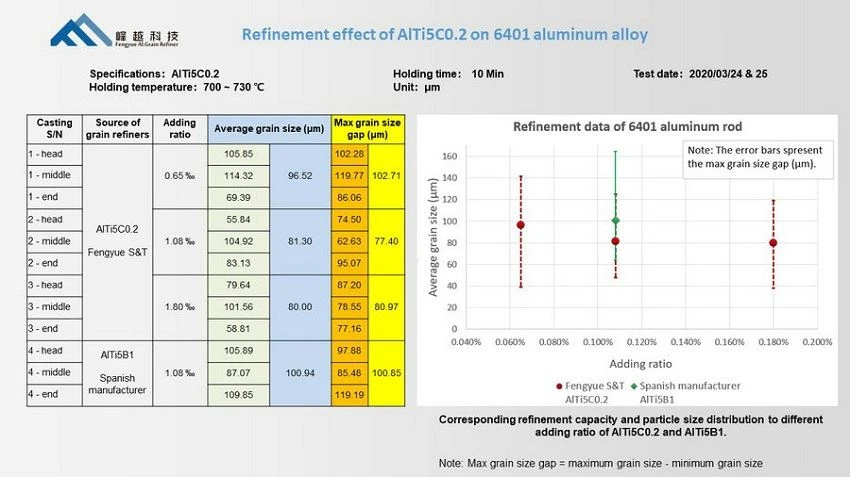

Tinh chỉnh dữ liệu
Coclusion: Nó có thể được nhìn thấy từ dữ liệu trên, AlTi5C0.2 từ Fengyue S & T có khả năng tinh chế tốt hơn và phân phối kích thước hạt tinh chế đồng nhất hơn, so với AlTi5B1 nhập khẩu từ Tây Ban Nha.
1. Ngay cả ở tỷ lệ bổ sung thấp hơn 0,65‰, khả năng tinh chỉnh của AlTi5C0.2 là tốt hơn so với AlTi5B1 ở tỷ lệ bổ sung cao hơn 1,08‰. Mặc dù khoảng cách kích thước hạt tương ứng lớn hơn, nhưng kích thước hạt thực tế liên quan nhỏ hơn, là 147,78μm so với 164,71μm. Và, điều đó có nghĩa là AlTi5C0.2 mang lại kích thước hạt nhỏ hơn.
2. Tại cùng một tỷ lệ bổ sung 1,08‰, khả năng tinh chế của AlTi5C0.2 cao hơn 19% so với AlTi5B1, tính đồng nhất của phân phối kích thước hạt tinh chế cao hơn 23%, và kích thước hạt tinh chế thực tế cũng nhỏ hơn.
Hình ảnh sản phẩm
Chú phổ biến: tinh chế ngũ cốc cho nhôm trims, nhà cung cấp, nhà sản xuất, trong kho, mẫu miễn phí, sản xuất tại Trung Quốc
